Как сделать очки виртуальной реальности из картона своими руками

Активные или пассивные 3D очки что лучше

Перед тем, как выбрать очки для просмотра кино и игр в 3D, нужно выяснить, какие из них лучше

Также важно учитывать нюансы совместимости: в некоторых случаях очки должны соответствовать возможностям и функциям ТВ или монитора. От него зависит, будут ли работать поляризационные очки или активные

Пассивные очки

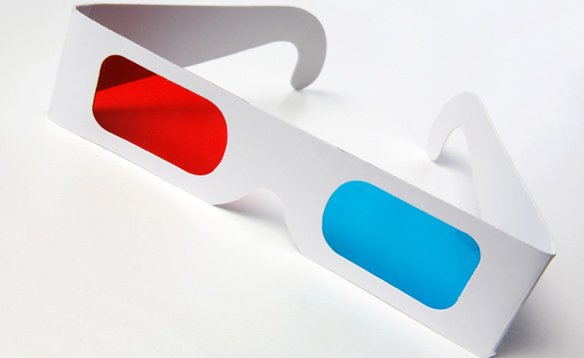

Проще всего ситуация обстоит с анаглифными очками 3D. Они не выдвигают каких-то особых требований к оборудованию. В них можно смотреть 3D изображение хоть на телевизоре, хоть на мониторе, хоть распечатанное на листе бумаги. Для этого необходим лишь фильм, записанный в анаглифном формате, или специальный проигрыватель. Конвертировать обычное видео в анаглиф на ПК умеет KMPlayer.

Однако следует учесть, что лучше всего, если контент изначально заточен под 3Д, то есть, снят на стереокамеру. Обычная плоская картинка после конвертации в трехмерную не даст столь выраженного эффекта присутствия. Проще в случае с играми: обеспечить рендеринг в 3D можно средствами драйверов видеокарты Nvidia 3D Vision или стороннего софта с аналогичной функциональностью. Видеокарта будет рендерить картинку со своим цветным фильтром для каждого глаза.

Плюсы анаглифа

• Цена. Анаглифные очки 3D — самые дешевые, их стоимость начинается от 20-30 грн.
• Вес. Очки весят столько же, сколько и обычные солнцезащитные или корректирующие, или даже меньше. Картонные модели (такие раздают в анаглифных кинотеатрах) еще легче.
• Совместимость. Очки совместимы с любыми источниками изображения, цифровыми и аналоговыми.

Минусы анаглифа

• Эффект присутствия при просмотре в анаглифных очках не всегда выражен в достаточной степени.
• Цветопередача в таких очках порой может искажаться и не соответствовать реальной.

С поляризационными очками все сложнее. Дело в том, что для них нужен монитор, имеющий специальное покрытие, задающие поляризацию. Обычно четные и нечетные строки матрицы покрыты разными слоями, разница в поляризации оптической волны между которыми составляет 90 градусов. Подобное покрытие редко имеют бюджетные модели ТВ. Например 3D телевизор LG 55UG870V стоит больше 30 тысяч гривен. Но это не значит, что без нескольких десятков тысяч — искать нечего. Поляризационное 3D поддерживают многие мониторы и ТВ LG, Sony, Philips.

Плюсы поляризации

• Вес поляризационных очков такой же, как и у анаглифных аналогов.
• Автономность. Как и анаглифные, поляризационные очки не нуждаются в источниках питания.
• Стоимость поляризационных очков выше, чем у анаглифных, но находится в доступных пределах.
• Эффект присутствия зачастую выражен лучше, чем у анаглифов.

Минусы поляризации

• Угол обзора поляризационных очков часто ограничен.
• Совместимость. Для просмотра 3D требуется поддерживающий поляризацию монитор или телевизор.

Активные очки

Активные затворные очки для телевизоров часто поставляются в комплекте с устройством. Связано это с тем, что для корректной работы требуется синхронизация контроллера и ТВ. Методы синхронизации могут отличаться у разных моделей, поэтому создать универсальный аксессуар не выйдет. Все проще в мире ПК: устройства, вроде фирменных очков Nvidia 3D Vision, подключаются по USB и имеют в комплекте ПО для конвертирования картинки в 3D. Единственное ограничение — частота обновления монитора. Она должна быть не менее 120 Гц.

Плюсы затворных очков

• Высокое качество изображения. Благодаря большой частоте смены кадров картинка на экране лучше воспринимается глазами.
• Обеспечение ощутимого эффекта присутствия. Изображение на дисплее не разделяется на стереопару и не чередуется построчно, за счет этого достигается повышенная четкость.

Минусы затворных очков

• Ограниченная совместимость. Затворные 3D очки работают лишь с узким кругом телевизоров.
• Высокая цена. Стоимость затворных очков может достигать нескольких тысяч гривен.
• Увеличенный вес. Электроника и элемент питания внутри очков утяжеляют конструкцию.
• Отсутствие полной автономности. Очки нужно заряжать или менять батарейку, а нормальная их работа гарантируется на ограниченной дистанции.

Как сделать google cardboard своими руками

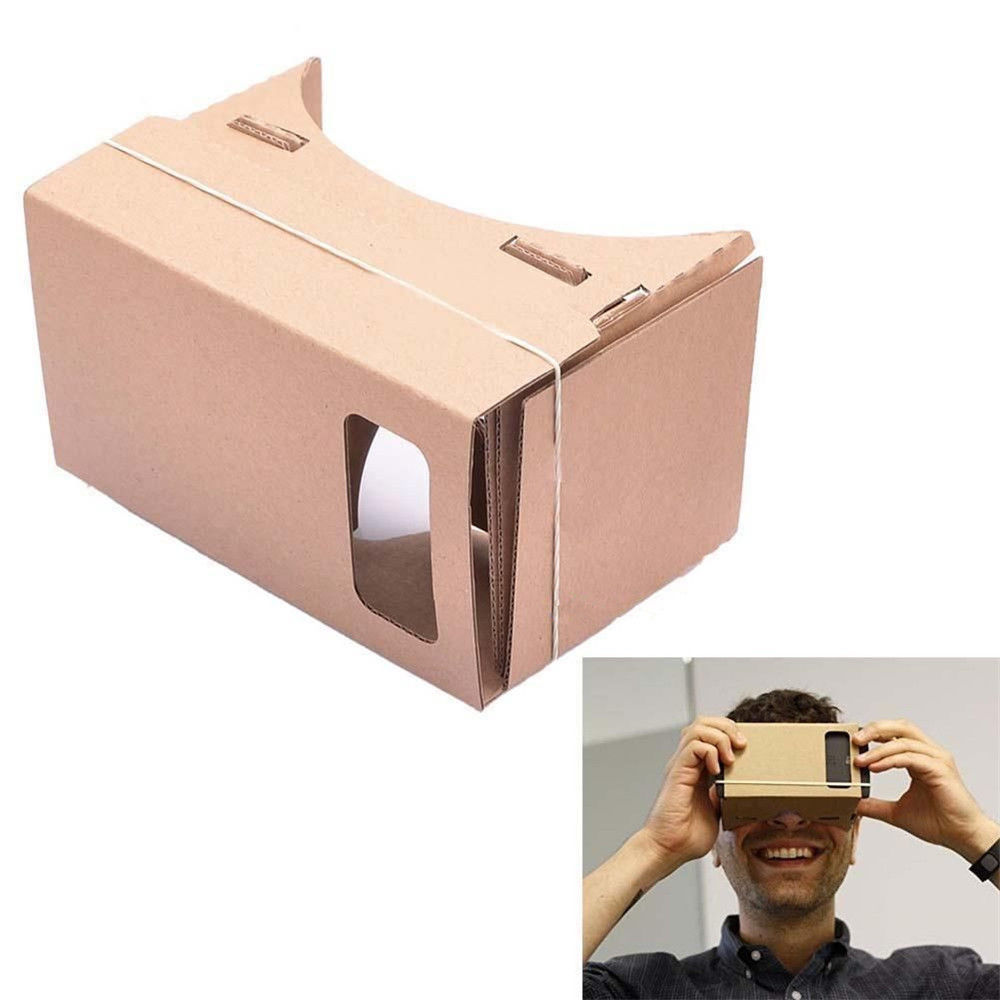

Все намного проще, чем кажется. Если в доме есть картон и завалялась парочка небольших луп, а у вас есть Android или iOS устройство, то картонный шлем можно скрафтить своими руками за пол часа.

Понадобиться

• Чертеж
• Картон размером 60х40 см.
• Две линзы диаметром 25мм
• Смартфон

Дополнительно понадобится еще несколько компонентов, без которых можно обойтись.

• Липучки для фиксации (можно купить в швейном магазине или снять с одежды)
• Неодимовый кольцевой и дисковый керамический магниты (диаметр 19 мм и толщина 3мм)
• NFC-стикер, для взаимодействия с телефоном

Как собрать?

• Распечатать чертеж
• Приклеить на картон
• Вырезать и собрать коробочку как на картинке
• Вытащить из лупы линзы и вставить в коробочку
• Запустить игру или видео в режиме VR

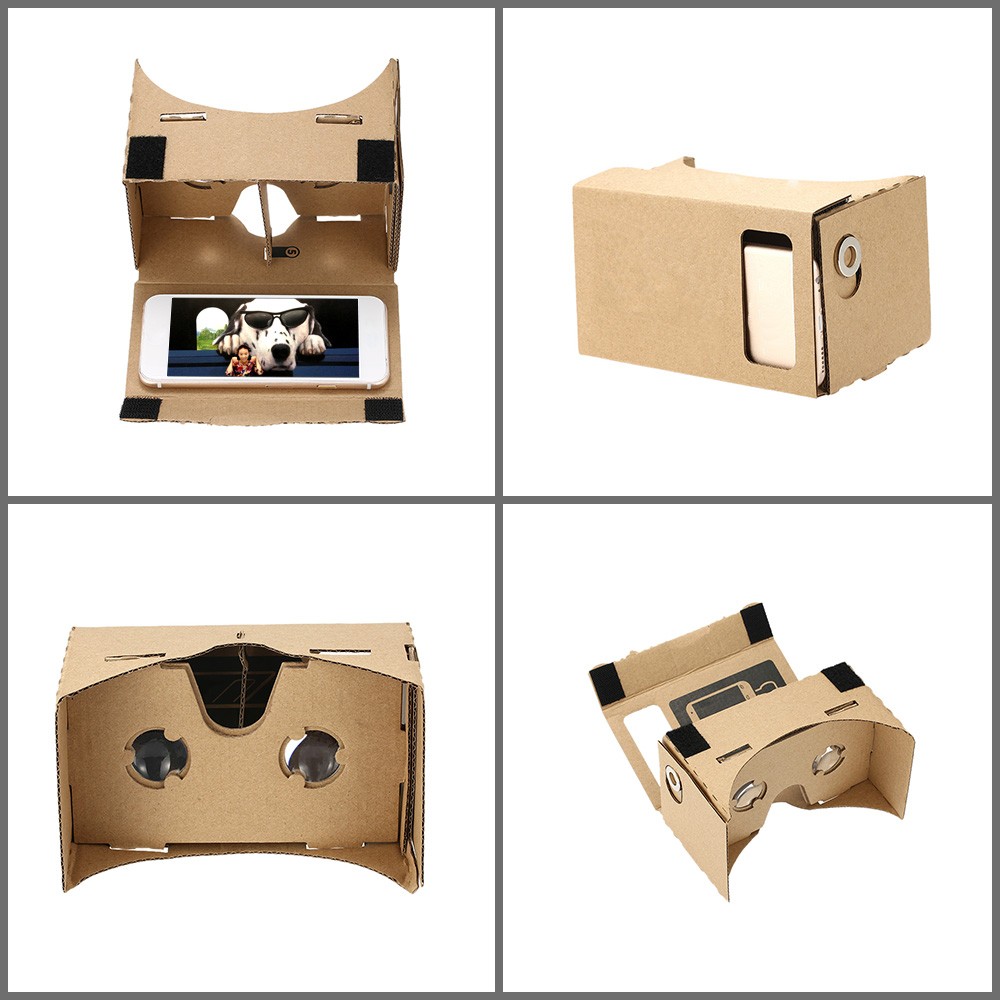

• Вставить смартфон в коробочку и наслаждаться

Чертеж google cardboard

Корпус очков от гугла сделаны из картона, но никто не запрещает использовать другие материалы: пластик, стекло, дерево или полимеры для 3D печати. Достаточно скачать чертеж и по нему вырезать корпус.

Скачать

Линзы для шлема google cardboard

Линзы для самодельного шлема виртуальной реальности можно купить в интернете или вытащить из канцелярских луп, бинокля или сделать самостоятельно (в книге Жюль Верна «Таинственный остров» Сайрус Смит склеил два стекла от часов глиной, наполнил водой и получил увеличительное стекло, чтобы разжечь огонь). Основные параметры:

• Двояковыпуклые
• Диаметр 25мм
• Фокусное расстояние 45мм
• Кратность 5-7х
• Изготовлены из стекла для четкого изображения

Пошаговая инструкция

1. Распечатать шаблон.

2. Вырезать и приклеить заготовки на картон. Минимальная высота картона 40см, чтобы не склеивать части корпуса. Лучше взять размером 60х40 см, на нем поместятся все части.

3. Вырезать макет коробочки.

4. Собрать кнопку, которая будет нажимать на экран. Приклеить вырезанную кнопку как показано на схеме, а в качестве проводника использовать полоску пищевой фольги.

5. Вставить линзы в подготовленные отверстия и зафиксировать их скотчем или «супер клеем».

6. На чертеже отмечены места куда необходимо приклеить липучки при помощи которых коробка собирается без использования клея и скотча. Но липучки не всегда есть под рукой, поэтому будем использовать старый добрый скотч.

7. Собрать картонную коробку.

8. Запустить контент на смартфоне, и установить его в коробку. ВУАЛЯ готово!

Еще одно преимущество такого варианта — его можно стилизировать под себя.

Где взять линзы для очков

В рассматриваемом вопросе, именно линзы являются наиболее труднодоступным компонентом. В случае, если по ближайшим магазинам и торговым точкам отыскать их не получается, то можно заняться поиском в интернете.

Среди доступных и наиболее вероятных мест, которые могут предлагать в продажу подобный товар, можно отметить следующее:

• Магазины категории “Оптика”. Здесь товар измеряется в размерности – диоптрий, а для очков потребуются линзы не менее +22 диоптрий.
• Магазины канцтоваров. Здесь продаются лупы (т. е. увеличительные стекла), десятикратные линзы должны сгодиться в качестве альтернативы.
• Поиск на отечественных сайтах и торговых площадках, либо на зарубежных онлайн аукционах.
• Сделать из пластиковой бутылки (подробнее в видео инструкции)

В случае, когда заполученные пользователем линзы будут в определенной степени отличаться от указанного стандарта, понадобится либо обтачивать сами линзы, либо вносить соответствующие корректировки в конструкцию очков. Зачастую проблему можно решить, предусмотрев в своей конструкции устройство для регулировки расстояния от смартфона до линзы.

Как сделать очки без линз

Те, кто предполагают вариант создания VR очков без линз, могут сразу о нём забыть. Без специальных линз, полученная конструкция будет ничем не отличаться от обычных очков либо стекла. Никакой практической пользы подобная конструкция не принесет, разве что её можно использовать для создания эффекта кинотеатра.

Крепёжные элементы

В качестве крепления к голове можно использовать тканевую резинку или ремешок на липучке. Канцелярскую резинку для корпуса найти несложно, а заменить и того проще. После сборки всей конструкции она нужна лишь для удержания формы. Можно просто проклеить 3D-очки на всех стыках после проведения настройки линз клеем или скотчем. Две липучки размером 15х20 мм понадобятся, чтобы зафиксировать закрытую крышку со вставленным смартфоном. При отсутствии таковой существует масса вариантов фиксации картонной крышки, главное — убедиться, что смартфон не выпадет в процессе использования 3D-очков.

Что понадобится для сборки VR очков в домашних условиях

Прежде чем, беспокоиться о материалах и составных компонентах будущих очков, следует убедиться в соответствии своего смартфона требованиям VR технологий. Параметры телефона должны обеспечивать комфортную работу с 3D фильмами, играми и прочими проектами виртуальной реальности.

Для таких целей подойдет, например:

• Android 4.1 JellyBean либо лучше
• iOS 7 либо выше
• Windows Phone 7.0 и так далее

Диагональ экрана должна составлять не менее 4,5 дюймов для комфортной и полноценной работы всех приложений.

Какие датчики нужны:

• Магнитомер, то есть цифровой компас
• Акселерометр
• Гироскоп

Последние два условия, обязательны для большинства виртуальных приложений, в обратном же случае, пользователь сможет просматривать только фильмы. Без этих двух составляющих, полноценно оценить VR технологии не предоставляется возможности.

Следует отметить, что для самостоятельного изготовления не понадобится дорогостоящих либо редких компонентов. Итак, теперь перейдем к перечню необходимых материалов для изготовления ВР очков своими руками в домашних условиях:

• Картон. Рекомендуется применять наиболее плотные и одновременно тонкие вариации, например гофрокартон. Картон должен быть в виде цельного листа размерами не менее 22х56 см и толщиной не более 3 мм.
• Линзы. Наиболее оптимальным вариантом будет применение двояковыпуклых асферических линз с фокусным расстоянием 40-45 мм и 25 мм в диаметре. Рекомендуется использовать стеклянный вариант вместо пластика.
• Магниты. Потребуется два магнита: неодимовый в форме кольца и керамический в виде диска. Размеры должны составлять в диаметре 19 мм, а толщина 3 мм. В качестве замены можно использовать обыкновенную пищевую фольгу. Как вариант, можно использовать полноценную механическую кнопку.
• Велкро т. е. текстильная застёжка. Такого материала необходимо две полоски примерно по 20-30 мм каждая.
• Резинка. Длина резинки должна быть не менее 8см, поскольку при её помощи будет крепиться смартфон.

Помимо материалов, также понадобятся некоторые инструменты: линейка, ножницы, клей. Исходя из своих возможностей и смекалки, некоторые материалы и инструменты можно заменить на альтернативные варианты, если от этого не пострадает функциональность.

Google Cardboard своими руками

Для сборки Google Cardboard своими руками потребуется:
1. Кусок плотного картона. Гофрированный картон можно найти магазинах для дизайна и искусства. Для лучших результатов нужно приобрести тонкий (1,5 мм) прочный лист минимальным размером: 22х56 см. Такой картон еще используется в коробках производителями обуви.
2. Две линзы. Диаметр — 25 мм, фокусное расстояние линз для классического чертежа — 45 мм (5-7х увеличение). Для минимизации искажений по краям изображения мы рекомендуем приобрети двояковыпуклые линзы. Энтузиасты извлекают их из концелярских луп, которые продаются в хоз. магазинах и не только. (рекомендуются Durovis OpenDive Lens Kit).
3. Магниты. Для совершения простейших действий будет нужна система магнитов: неодимовый кольцевой и керамический дисковый. Диаметр ~ 19 мм, толщина ~ 3мм. Если не найдете магниты, то не расстраивайтесь, они используются редко. Вместо магнитов Вы можете проделать отверстия для пальца сбоку или снизу.
4,5. Липучки и резинка. Для фиксации и закрепления смартфона потребуется резиновое кольцо и две небольших липучки для закрепления крышки ~ 20х30 мм.
Минимальная длина резинки 8 см.
6. NFC-стикер. Для автозапуска приложений потребуется NFC-метка, но можно обойтись и без нее.

Пошаговая инструкция

В интернете доступна схема очков, найти которую можно по запросу Google Cardboard. Если это кажется слишком простым занятием, можно сделать самостоятельно конструкцию. Чтобы без проблем пользоваться очками картонные листы должны быть предельно прочными. Только так можно гарантировать безопасность ношения.
Изначально все детали вырезаются из коробки из картона. В рисунке ниже можно ознакомиться со схемой заготовок, посредством которых подготавливаются все детали:
До того как начать вырезать заготовки под vr очки, следует сделать чертежи на картоне. Для этого используется ручка и линейка.
Как только чертежи будут подготовлены, можно начинать вырезать их, пользуясь ножницами. При совершении погрешности можно устранить ее с помощью клеевого пистолета. Как только все детали будут вырезаны, остается только соединить их в единое целое.

Лист твердого картона

Чтобы сделать очки виртуальной реальности своими руками, потребуется прочный материал. Как показывает практика, неплохим вариантом станут очки виртуальной реальности из картона. Но если задача заключается в создании прочной конструкции, для изготовления очков понадобится гофрокартон.

Линзы в количестве 2х штук

Без линз не обойтись. Если фонариков при себе нет, следует воспользоваться учебными линзами для школы. Они также подходят для создания очков виртуальной реальности. Главное – придать им нужное положение и поиграться с расстоянием, чтобы в конечном итоге получить хорошее разрешение.

Как сделать линзы?

Многие задаются вопросом касательно того, как сделать линзы. Создать их самостоятельно не получится, но есть один лайфхак – можно воспользоваться линзами из старых ненужных фонариков. Главное – чтобы они были одинаковыми. Соответственно, придется обзавестись двумя фонариками.
На картоне создаются два отверстия, которые совсем немножко не дотягивают до диаметра самих линз. В таком случае они будут максимально плотно вставляться в картон или другой вид плотной бумаги. Чтобы предотвратить их выпадение, следует дополнительно зафиксировать линзы посредством горячего клея. Нескольких капелек будет вполне достаточно.

Это конечный результат, который должен у вас получится соединив 3 части листа А4 на картоне.

Вырезанная картонная конструкция

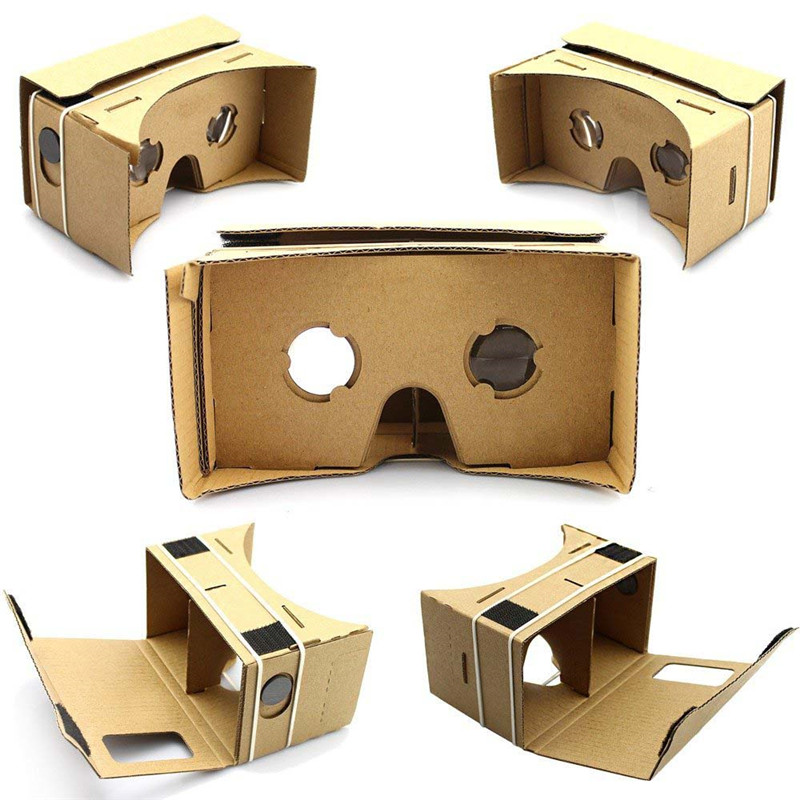

Вот что у нас получилось после того, как мы полностью вырезали картон по чертежу. Внимательно проследите за цифрами, и соедините все части правильно.

3 части шаблона

Ниже вы увидите 3 больших картинки, которые нужно будет напечатать, и после наклеить на картон, чтобы все стыки соблюдались.

Где купить и столько стоят

Приобрести 3D-очки можно в разных торговых организациях, к которым относятся магазины техники или онлайн-магазины. Многие кинотеатры самостоятельно продают различные виды очков, а иногда предоставляют их в прокат или предлагают бесплатно на период просмотра фильма.

Стоимость изделия зависит от его вида и конструкции. Самые недорогие модели стоят около 800 руб., а также можно найти очки, работающие от батареек или аккумулятора, причем их стоимость варьируется от 3 до 12 тыс. руб. Существуют даже дизайнерские модели, отличающиеся необычным внешним видом и высокой стоимостью.

Изготовление своими руками

Изготовить своими руками можно 3D очки анаглифного вида. Рассмотрим подробнее как их сделать. Для изготовления используют несколько способов.

Первый способ:

вырезать оправу из картона и вклеить в нее пленку разного цвета, которая выполняет роль цветового фильтра. Обычно, левый фильтр делают из пленки красного цвета, правый – синего. Качество сделанного устройства зависит от равномерности нанесения краски на пленку. Для окрашивания используют краску из принтера струйного типа или краску из маркеров. Окрашивание непосредственно маркером снижает получаемое качество картинки.

Второй способ:

изготовление анаглифного вида с линзами, выполненными из прозрачной части пластикового футляра от диска.

Также своими руками можно изготовить призматические очки поляризационного вида, наполненные жидкостью. Такое изготовление более сложное. Они делают из твердого гибкого пластика и окрашенной жидкости. Такое устройство позволяет получить изображение с минимальным искажением.

Что понадобится

Для изготовления анаглифных очков первым способом нам понадобится:

Для изготовления анаглифного типа вторым способом нам понадобится:

1. прозрачная крышка пластикового футляра от CD диска;
2. маркеры (синий и красный) или краска от принтера;
3. картон или старая оправа.

Для изготовления призматического типа с жидким наполнителем понадобится:

Добываем краску

Для закрашивания линз маркерами желательно использовать спиртовую краску, находящуюся внутри. Для этого необходимо выжать ее из стержня непосредственно на окрашиваемую поверхность.

Для окрашивания линз принтерной краской понадобится вскрыть сине — зеленый картридж и вытянуть с помощь шприца необходимое количество краски. Так как в принтерах струйного типа используют только три цвета: желтый, пурпурный и сине-зеленый, то для получения красной краски необходимо смешать в равной доле желтый цвет с пурпурным. Стоит отметить, что краска из картриджа сохнет гораздо дольше маркерной.

Делаем светофильтр

Для изготовления устройства для просмотра анаглифного типа первым способом необходимо:

Для изготовления светофильтра анаглифного типа вторым способом нам понадобится:

1. прозрачная часть футляра от CD диска, выдержанная в горячей воде (это облегчит резку материала);
2. с помощью ножниц вырезаем линзы необходимого размера с перемычкой или без нее (на ваше усмотрение);
3. после чего края обрабатываем наждачной бумагой и закрашиваем поверхность подготовленной краской.

Изготовления светофильтра призматического типа поляризационного вида проводится в несколько этапов:

1. подготовка составляющих частей. На данном этапе производим вырезку основных частей:
2. трех вертикальных частей из прозрачного пластика, которые будут выполнять роль линз;
3. нижней и верхней части;
4. перемычки из непрозрачного пластика.

• в верхней горизонтальной части следует проделать два отверстия для заполнения линз жидкостью;
• сборка конструкции – производится путем поочередного склеивания всех частей.

• после склейки деталей необходимо обработать швы массой из клея и пластиковой стружки;
• наполнение жидкостью. Для наполнения лучше использовать глицерин, так как у него большая способность преломлять свет;
• наполнение производится с помощью обычного шприца;
• после проведенной процедуры заделайте заливные отверстия скотчем.

Создаём оправу

Наипростейшим вариантом оправы будет оправа от обычных очков. Стоит только вынуть старые линзы и вставить 3D фильтры.

Если же таковые отсутствуют, то оправу можно сделать из картона. Вырезав основные детали и соединив их с помощью бумажного клея.

Для оправы поляризационного типа стоит из пластика вырезать ручку или наушные дуги, которые крепятся к светофильтру с помощью специального клея. Минус такой конструкции в том, что и ручки и дуги невозможно сложить.

Несмотря на различные способы изготовления все сделанные своими руками 3D очки хорошо выполняют основную функцию – передачу объемного изображения. И хотя такие они не всегда сравнимы с покупными, но все же в полной мере позволяют насладиться 3D эффектом просматриваемого контента.

>

Просмотр фильмов в формате 3д создаёт эффект присутствия и сопричастности к происходящему на экране. Трёхмерное изображение можно увидеть через специальную оптику. Она есть в продаже по разной стоимости: от 100 до 2000 рублей. А также их легко можно смастерить с помощью подручных материалов. Варианты того, как сделать 3д очки, зависят от фантазии и наличия необходимых элементов.

Как сделать 3d очки в домашних условиях из подручных материалов

Для того чтобы самому сделать такие очки, вам понадобится следующее: оправа от ненужных очков, прозрачный пластик, спиртовые маркеры красного и синего цвета. Идеальным вариантом будет уже окрашенный прозрачный пластик нужных оттенков. В случае, если у вас не нашлось готовой оправы, можно сделать её самостоятельно, вырезав из толстого картона или какого-нибудь листа пластмассы.

Начнём с изготовления цветных светофильтров. В качестве материала сгодятся пластиковые пустые бутылки, или какие-либо другие пластмассовые изделия. Аккуратно вырежьте из пластика две линзы, обведя их по форме старых линз. Для сделанной своими руками оправы сделайте вставки чуть большие по размеру, чем отверстия для них. Это нужно для того, чтобы можно было приклеить их края к картонной оправе.

Теперь возьмите цветные маркеры. Покрасьте линзу для левого глаза в красный цвет, а для правого – в синий

Не перепутайте, это важно. Необходимо окрашивать пластик равномерно

Чтобы сделать это, извлеките из маркеров спиртовые стержни и выжмите краску из них на линзы. Можно также использовать краску из картриджа струйного принтера. После окраски дайте линзам высохнуть.

Спустя некоторое время, вставьте линзы в оправу очков. Чтобы линзы хорошо держались, их края можно смазать клеем.

Всё, можно начинать просмотр фильмов и книг в 3d-формате. К сожалению, очки, сделанные дома, уступают изготовленным в заводских условиях. Прежде всего, это касается цветных стёкол, качество окраски которых оставляет желать лучшего.

Следующие фото предназначены для проверки анаглифных 3d очков.

Если получилось так, что в доме нет ни одной ненужной пластиковой бутылки, можно заменить пластик бесцветной плёнкой.

«Бюджетный» вариант.

В этом случае лучше взять оправу из картона, потому что приклеивать линзы к ней удобнее. Также потребуется прозрачный широкий скотч, настолько же прозрачная силиконовая плёнка, три маркера красных, синих и зелёных цветов, ножницы и скотч.

Нарисуйте и вырежьте оправу из картона. Приложите пустые окошки оправы к плёнке и обведите контур каким-нибудь фломастером или ручкой, а затем вырежьте две линзы.

Пришло время красить их. Одну линзу покрасьте красным цветом, а другую – зелёным и синим, с разных сторон. Подождите, пока они высохнут.

Заклейте линзы с обеих сторон и прикрепите их к оправе скотчем. Красная линза для левого глаза, сине-зелёная – для правого.

Должно получиться что-то вроде этого:

Делаем поляризационные очки.

Это куда более сложная работа, чем в случае с анаглифом. Вам потребуется твёрдый прозрачный пластик и окрашенная в определённый цвет жидкость. В качестве пластика сгодится футляр от CD-диска. Вам нужны будут обе его части, поэтому ничего не выбрасывайте. Жидкостью для очков будет дистиллированная вода или глицерин.

Сначала вырежьте нужные части из пластика: три вертикальных элемента, необходимые для сборки линз, нижняя и верхняя части и перемычка из непрозрачного материала. Как именно вырезать детали, вы увидите на схеме ниже.

Далее проделайте два отверстия в верхней горизонтальной части. Они пригодятся, когда придёт время наполнить линзы раствором.

Соберите конструкцию, проклеив все части моментальным клеем. Следите, чтобы высота линз была одинакова везде, иначе жидкость будет вытекать.

После соединения деталей обработайте стыки клеем, смешанным с пластиковой стружкой.

Глицерин – наиболее подходящая жидкость для наполнения линз. Наберите раствор глицерина в шприц и залейте внутрь.

Затем закройте отверстия прозрачным скотчем. Из остатков пластика сделайте ушные дужки и приклейте к светофильтру. К сожалению, получившаяся конструкция не складывается, зато в полной мере позволяет насладиться просмотром фильма в 3d формате.

Для наглядности ниже приведены видео инструкции.
