Антенна из пивных банок
Несмотря на то, что выглядит она несерьезно, изображение становится намного лучше. Проверено неоднократно. Попробуйте!
Наружная антенна из пивных банок
Нужны:
- две жестяные банки емкостью 0,5 литра,
- кусок деревяшки или пластика около 0,5 метра длиной,
- кусок телевизионного провода RG-58,
- паяльник,
- флюс по алюминию (если банки алюминиевые),
-
припой.
Собираем так:
- В дне банки строго по центру сверлим отверстие (5-6 мм диаметром).
- Через это отверстие протягиваем кабель, выводим его через отверстие в крышке.
- Эту банку закрепляем слева на держателе так, чтобы кабель был направлен в середину.
- Вытаскиваем из банки кабель примерно на 5-6 см, снимаем изоляцию примерно на 3 см, разбираем оплетку.
- Оплетку подрезаем, ее длина должна быть около 1,5 см.
- Ее распределяем по поверхности банки и припаиваем.
- Торчащий на 3 см центральный проводник нужно припаять к донышку второй банки.
- Расстояние между двумя банками нужно сделать как можно меньше, и зафиксировать каким-либо образом. Один из вариантов — липкая лента или изолента.
- Все, самодельная антенна ДМВ готова.
Второй конец кабеля оконечиваете подходящим штекером, включаете в нужно гнездо телевизора. Эту конструкцию, кстати, можно использовать для приема цифрового телевидения. Ели у вас телевизор поддерживает этот формат сигнала (DVB T2) или есть специальная приставка к старому телевизору, то можете поймать сигнал от ближайшего ретранслятора. Нужно только узнать где он находится и туда направить вашу телевизионную антенну, сделанную своими руками из жестяных банок.
Простые самодельные антенны можно сделать из жестяных банок (из-под пива или напитков). Несмотря на несерьезность «компонентов» работает она очень хорошо, а изготавливается очень просто
Ту же конструкцию можно приспособить для приема каналов метрового диапазона. Вместо 0,5 литровых банок поставьте на 1 литр. Будет принимать МВ диапазон.
Еще один вариант: если паяльника нет, или паять вы не умеете, можно сделать проще. Две банки привязываете на расстоянии в несколько сантиметров к держателю. Конец кабеля зачищаете на 4-5 сантиметра (аккуратно снимаете изоляцию). Оплетку отделяете, свиваете в жгут, из нее делаете колечко, в которое просовываете саморез. Из центрального проводника делаете второе колечко и через него продеваете второй саморез. Теперь на дне одной банок зачищаете (шкуркой) пятнышко, к которому прикручиваете саморезы.
Вообще-то для лучшего контакта нужна пайка: колечко оплетки лучше залудить и запаять, как и место контакта с металлом банки. Но и на саморезах получается неплохо, правда, периодически окисляется контакт и его нужно чистить. Как «заснежит» будете знать — почему…
Возможно, вам интересно, как сделать мангал из баллона или бочки, прочесть об этом можно тут.
Как сделать антенну для цифрового телевидения своими руками: пошаговая инструкция
Чтобы, исходя из частотных карт, вычислить длину отрезков кабеля для антенны, нужно использовать формулу определения длины волны:
λ=300/F, где F — частота передаваемого сигнала в МГц.
Например, для частоты 546 МГц длина волны получается около 550 мм. Именно такой отрезок кабеля нужно использовать для получения первой окружности антенны.
Для приема второго мультиплекса с частотой 498 МГц длина антенного кабеля должна составлять около 600 мм.
Первый шаг — отрежьте кабель нужными отрезками. В нашем случае это 550 и 600 мм. После этого каждый конец кабеля освобождается на 15 мм от внешней оплетки, а экранирование скрутите в тугую косичку и залудите паяльником. Центральную часть провода оставьте не тронутой в оплетке. Она не понадобится.
Второй шаг — спаяйте правый конец залуженной косички экрана одного провода с другим, затем также поступите с левыми концами кабеля. Центральные провода антенного кабеля не трогайте. Их даже можно обмотать изолентой, чтобы концы не соприкасались друг с другом.
Таким образом, основа нашей концентрической антенны сделана.
Третий шаг — сверните оба отрезка в кольца и расположите концентрически, т.е. одно кольцо внутри другого, например, на картонке из под обуви и закрепите ближе к концам упаковочными проволочками.
Дело остается за малым — подсоединением антенного кабеля, ведущего к вашему телевизору и изоляцией оголенных контактов.
Четвертый шаг — возьмите ваш антенный кабель необходимой длины, зачистите его оба конца от внешней оплетки примерно на 15 мм. Конец кабеля, ведущий к антенне, зачистите особым способом: оплетку экранирующего кабеля скрутите в тугую косичку и залудите.
А центральный провод зачистите от оставшейся оплетки на 10 мм, оставив около 5 мм оплетки для зашиты от замыкания с проводом экрана.
Пятый шаг — подведите антенный кабель с подготовленными концами к полученной ранее антенне из концентрических колец и скрутите конец оплетки от него с концом от левой части антенны, спаяйте полученное соединение.
Шестой шаг — изоляция оголенных проводов. Для этих целей можно использовать изоленту или клеевой пистолет (если он у вас есть).Второй провод — центральную жилу кабеля, скрутите с концом оплетки правой части антенны и спаяйте соединение. Таким образом, вы получите припаянную оплетку экрана к левой части кольца, а центральную жилу — к правой части контура.
Седьмой шаг — подсоединение кабеля к антенному штекеру. Для этого обрежьте примерно на 15 мм внешнюю пластиковую оболочку кабеля и выверните наизнанку экранирующую проволоку, натянув ее на оболочку. Аккуратно зачистите на 10 мм центральную жилу. Вставьте ее в центральную часть штекера (если конструкция позволяет), а затем навинтите внешнюю экранирующую гайку, чтобы она плотно охватила экранирующую часть провода. Остатки экрана можно аккуратно отрезать.
Таким образом, наша универсальная антенна для приема двух диапазонов частот готова к использованию внутри помещения. Антенна не требует усиления и дополнительных блоков питания. Но в плотной городской застройке все еще остается вопрос, как правильно установить антенну для цифрового телевидения. Для этого попробуйте экспериментальным путем определить место наилучшего приема.
Если ваш телевизор не оснащен современным ресивером для приема эфирного цифрового телевидения стандарта DVB-T2, потребуется докупить этот блок.
Если вы считаете процедуру самостоятельного изготовления антенны сложной, готовую антенну для приема DVB-T2 можно купить примерно за 400-1200 рублей.
Источники
- https://ElectrikBlog.ru/antenny-dlya-cifrovogo-tv-dvb-t2/
- https://prosmartv.ru/receiving/tsifrovaya-antenna-dvb-t2-svoimi-rukami.html
- https://www.qrz.ru/schemes/contribute/antenns/dvb-t2-antenn.html
- https://www.asutpp.ru/antenna-dlya-tsifrovogo-tv-svoimi-rukami.html
- https://ProFazu.ru/bytovaya-tehnika/samodelki/kak-sdelat-antennu-dlya-televizora-svoimi-rukami.html
- https://antenna-dvb-t2.info/
Янв 25, 2021
Приставка через Wi-Fi мост
Согласитесь, если завести роутер домой придется, то вот к приставке можно и не проводить провод. Если только приставку можно было бы подключить по Wi-Fi к роутеру. Беда в том, что обычно как раз в приставках интерактивного ТВ нет Wi-Fi. Но есть общее проверенное решение (тестировали на Ростелекоме и Билайне) – построить Wi-Fi мост.
Wi-Fi мост – это два отдельных устройство. Одно из них подключается к роутеру, а другое к самой ТВ приставке. Между собой они соединяются по Wi-Fi. Универсальный способ для любых технологий.
Скорее всего сейчас есть и другие решения, моей задачей было больше показать саму доступность идеи организации дома такого моста – ведь можно поставить один передатчик и несколько приемников.
Самая проста антенна для дачи — из металлических банок
Для изготовления этой телевизионной антенны кроме кабеля нужны будут только две алюминиевых или жестяных банки да кусок деревянной планки или пластиковой трубы. Банки должны быть металлическими. Можно брать пивные алюминиевые, можно — жестяные. Главное условие — чтобы стенки были ровными (не ребристыми).
Эта ТВ антенна для дачи может быть сделана своими руками за несколько минут
Банки промывают и высушивают. Конец коаксиального провода разделывают — скрутив жилы оплетки и очистив центральную жилу от изоляции получают два проводника. Их крепят к банкам. Если умеете пользоваться паяльником, можно припаять. Нет — берете два маленьких самореза с плоскими шляпками (можно «блошки» для гипсокартона), на концах проводников скручиваете петлю, в нее продеваете саморез с установленной на нем шайбой, прикручиваете к банке. Только перед этим надо металл банки очистить — сняв налет при помощи наждачной бумаги с тонким зерном.
Необходимо предварительно зачистить банку от краски
Банки закрепляют на планке. Расстояние между ними подбирают индивидуально — по лучшей картинке. Не стоит надеяться на чудо — в нормальном качестве будет один-два канала, а может и нет… Зависит от положения ретранслятора, «чистоты» коридора, того, насколько правильно ориентирована антенна… Но как выход в аварийной ситуации — это отличный вариант.
Простая антенна для Wi-Fi из металлической банки
Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки. Если ставить самодельную антенну будете на улице, найдите банку с пластиковой крышкой (как на фото). Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.

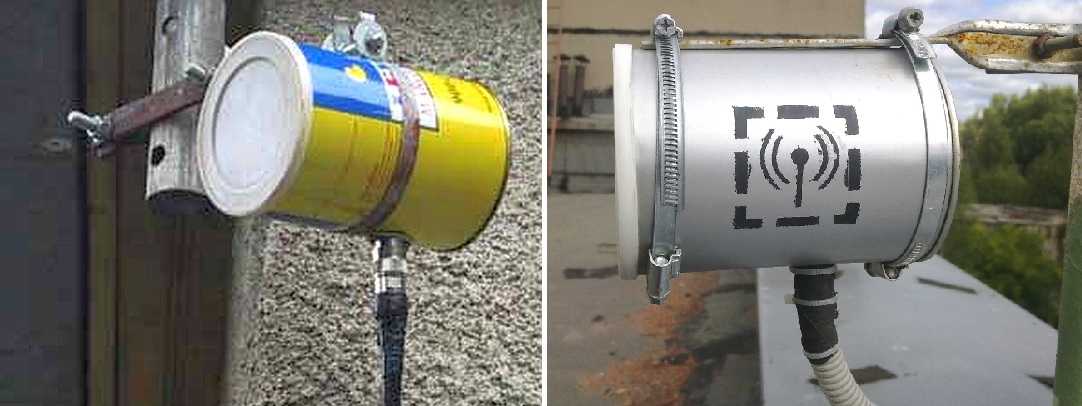

Так выглядит снаружи баночная антенна для Wi-Fi
Кроме банки и кабеля потребуется еще:
- радиочастотный соединитель RF-N;
- кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
- кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.
Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.
Размеры и сборка
При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.
Как сделать антенну для Wi-Fi своими руками
D — диаметрНижняя граница затуханияВерхняя граница затуханияLg1/4 Lg3/4 Lg
| 73 мм | 2407.236 | 3144.522 | 752.281 | 188.070 | 564.211 |
| 74 мм | 2374.706 | 3102.028 | 534.688 | 133.672 | 401.016 |
| 75 мм | 2343.043 | 3060.668 | 440.231 | 110.057 | 330.173 |
| 76 мм | 2312.214 | 3020.396 | 384.708 | 96.177 | 288.531 |
| 77 мм | 2282.185 | 2981.170 | 347.276 | 86.819 | 260.457 |
| 78 мм | 2252.926 | 2942.950 | 319.958 | 79.989 | 239.968 |
| 79 мм | 2224.408 | 2905.697 | 298.955 | 74.738 | 224.216 |
| 80 мм | 2196.603 | 2869.376 | 282.204 | 070.551 | 211.653 |
| 81 мм | 2169.485 | 2833.952 | 268.471 | 67.117 | 201.353 |
| 82 мм | 2143.027 | 2799.391 | 256.972 | 64.243 | 192.729 |
| 83 мм | 2117.208 | 2765.664 | 247.178 | 61.794 | 185.383 |
| 84 мм | 2092.003 | 2732.739 | 238.719 | 59.679 | 179.039 |
| 85 мм | 2067.391 | 2700.589 | 231.329 | 57.832 | 173.497 |
| 86 мм | 2043.352 | 2669.187 | 224.810 | 56.202 | 168.607 |
| 87 мм | 2019.865 | 2638.507 | 219.010 | 54.752 | 164.258 |
| 88 мм | 1996.912 | 2608.524 | 213.813 | 53.453 | 160.360 |
| 89 мм | 1974.475 | 2579.214 | 209.126 | 52.281 | 156.845 |
| 90 мм | 1952.536 | 2550.556 | 204.876 | 51.219 | 153.657 |
| 91 мм | 1931.080 | 2522.528 | 201.002 | 50.250 | 150.751 |
| 92 мм | 1910.090 | 2495.110 | 197.456 | 49.364 | 148.092 |
| 93 мм | 1889.551 | 2468.280 | 194.196 | 48.549 | 145.647 |
| 94 мм | 1869.449 | 2442.022 | 191.188 | 47.797 | 143.391 |
| 95 мм | 1849.771 | 2416.317 | 188.405 | 47.101 | 141.304 |
| 96 мм | 1830.502 | 2391.147 | 185.821 | 46.455 | 139.365 |
| 97 мм | 1811.631 | 2366.496 | 183.415 | 45.853 | 137.561 |
| 98 мм | 1793.145 | 2342.348 | 181.169 | 45.292 | 135.877 |
| 99 мм | 1775.033 | 2318.688 | 179.068 | 44.767 | 134.301 |
Порядок действий такой:
- Срезаем верхнюю часть банки, тщательно моем, высушиваем.
- На боковине отмечаем точку, в которой надо установить излучатель. Ее надо накернить. Берем что-то с острым наконечником (подойдет сверло большого диаметра, например), ставим точно в эту точку, наносим по сверлу удар. Он не должен быть сильным, чтобы не помялась банка. Но и не слишком слабым — должен остаться след.Этапы изготовления Wi-Fi антенны
- Понадобиться набор сверл — начинать сверлить надо с маленького размера, постепенно увеличивая до 12-16 мм — по размерам приобретенного RF соединителя.
- Напильником или наждачной бумагой обрабатываем края.
- К RF соединителю надо припаять медный или латунный провод заданной длины — 30,5 мм. Для нормального качества пайки конец провода обрабатываем наждачной бумагой до появления чистого металла (без оксидной пленки). Удобнее паять, зажав соединитель в тисках, выставив вывод вертикально вверх. Нагреваем обработанный конец провода паяльником, припаиваем к выходу RF соединителя. Надо следить чтобы излучатель был строго вертикален.Готовая она выглядит так
- Устанавливаем соединитель в подготовленное место в банке, затягиваем прижимным болтом.
- К обратной стороне соединителя припаиваем кабель.
- Wi-Fi антенна своими руками готова.
Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.
«Зигзаг»
Данная антенна используется для приема цифрового телевидения в дециметровом диапазоне. По своему виду, «модель» напоминает самую первую, но конструкция все же имеет много отличительных параметров. В основе тоже 2 ромба.
Материалы и инструменты:
- медная проволока (подойдет и алюминиевая), должна быть достаточно прочная;
- прут или уголок;
- пассатижи;
- телевизионный кабель;
- каркас для установки антенны;
- изолента;
- штекер;
- напильник или наждачка.
Как сделать антенну для телевизора из проволоки:
- Подготавливаем проволоку. Нам нужно определиться с частотным диапазоном, на который рассчитана антенна. Обычно длина волны составляет от 31 до 64 см это соответствует частотному диапазону 471-940 МГц. Точные данные нужно смотреть по карте ЦЭТВ для вашего региона. Нам нужно частотный диапазон, например, московская область 546/498. Значение делим на 4, это и будет нужная длинна проволоки. Кабель в длину 136 см нужно согнуть так, чтобы все стороны были равны в форму квадрата с плавными углами под 90 градусов. Делаем 2 таких заготовки.
- Соединение. Места начала и окончания наших квадратов нужно соединить между собой. Можно спаять и залудить их оловом. Расстояния между обоими сторонами обязано выйти порядка 2 см.
- Подключение антенного кабеля. Коаксиальный провод зачищаем с обеих сторон. Со стороны приемника нужно создать 2 контакта: первый это жила, второй – контакт с оплетки, подключаем в разным контактам приемника. Другую сторону кабеля вставляем в штекер и подключаем к телевизору.
- Финальная доработка. Создаем основание для этой антенны из уголка, прута или чего-нибудь еще. В местах соединения квадратов антенны в зигзаг, укрепляем конструкцию терпоклеем. Так мы сразу обеспечиваем и защиту от агрессивной среды, и усиление прочности.
Это весьма слабая антенна, поэтому здесь либо не будет сигнала, либо будет показывать хорошо. Есть смысл использовать на небольшом расстоянии от вышки – до 20 км.
Прибор из алюминиевых банок
Достаточно популярная модель антенны выполняется из простейших алюминиевых банок из-под напитков. Емкости имеют массу преимуществ, так как имеют достаточную площадь в развернутом виде, отличаются хорошей проводимостью, близкой к меди, имеют обтекаемую форму, снижающую парусность. Главное достоинство состоит в абсолютной доступности материала.
Помимо алюминиевых деталей потребуется 10 м качественного телевизионного кабеля с прочной центральной жилой и двойной оплеткой сплошного типа. Также нужно подготовить деревянную вешалку, крепежные детали, изоленту и паяльный инструмент. Далее, следуя инструкции, можно начинать сборку:
- Вначале готовится кабель. Надрезается с одного конца и частично очищается от изоляционного покрытия.
- Затем освобождается внутренняя медная жила.
- Противоположный конец оборудуется насадкой для подключения к TV.
- Освобожденные от изоляции контакты припаиваются к банкам.
- Банки фиксируются в одну линию на вешалке с помощью изоленты на расстоянии 7,5 см.
Самостоятельное изготовление телевизионного оборудования — прекрасное средство экономии и возможность обзавестись необходимыми приборами. Можно изготовить своими руками антенну Wi-Fi, конструкции для аналогового или цифрового телевидения.
Спутниковая тарелка из тонкого металлического листа
Для изготовления этого варианта нам понадобится лист тонкого оцинкованного металла толщиной 1…1,5 мм размерами примерно 100х100 мм. Из него можно сделать тарелку диаметром около 80 мм. Чтобы правильно разметить и разрезать металл, сначала берем картон подходящего размера и расчерчиваем его на 16 одинаковых круговых секторов (каждый сектор смещен относительно предыдущего примерно на 22,5). Затем чертим 4 окружности с радиусами, соответственно 75, 254, 400 и 538 мм. Последняя окружность выйдет за рамки картонного квадрата, поэтому просто обрезаем те его куски, которые будут снаружи. По этим окружностям мы потом будем изгибать шаблон. На следующем этапе изготовления шаблона производим вырезы вдоль всех 16 лучей, выдерживая расстояние С1…С4. Размеры С1=0 мм, С2=11 мм, С3=29 мм и С4=50 мм. После того, как вырезы на шаблоне будут готовы, их переносят на лист металла при помощи металлической линейки и остро заточенной чертилки. Ножницами по металлу аккуратно вырезаем заготовку (раскройку) будущей тарелки. На последнем этапе металлические лепестки соединяют между собой и получают готовое зеркало антенны.
Расположение и подключение
Сделанную антенну для DVD T2 своими руками можно разместить как в комнате, так и на открытой площади. При размещении вне дома нужно выбрать стационарный объект для закрепления. Некоторые практикуют способ закрепления даже на занавеске
Но очень важно правильно выбрать вектор, чтобы устройство четко ловило сигнал. С подключением наделать ошибок, практически, невозможно. Поскольку на устройстве только одно гнездо для кабеля
Поскольку на устройстве только одно гнездо для кабеля.
Если у Вас остались вопросы или есть жалобы — сообщите нам
Рекомендуется выводить наружу — за балкон, окно или крышу. Если хотите уменьшить количество помех, то можете дополнительно сделать отражатель. Для этого достаточно простых материалов, имеющих в составе металл. Возьмите простую фольгу, компакт-диск и прочее. При слабом сигнале конструкция несколько улучшает ситуацию.
Рекомендуется места соединения припаиваться, а не скручивать между собой. Со временем на местах скрутки начнется процесс окисления, что ухудшает сигнал. Собственноручно сделанные изделия перед выведением на улицу нужно дополнительно покрасить, чтобы защитить от длительного негативного воздействия солнечных лучей и осадков. Используйте паяльники мощностью 36 — 40 ватт. Это средний показатель позволит быстро завершить работу без нанесения повреждений на комплектующие элементы.
Простая телевизионная антенна
Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.
Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)
Что нужно для изготовления этой ТВ антенны
Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.
| Номер канала | Частота канала | Длинна вибратора — от одного до другого конца трубок, см | Длинна кабелей для согласующего устройства, L1/L2 см |
|---|---|---|---|
| 1 | 50 МГц | 271-276 см | 286 см / 95 см |
| 2 | 59,25 МГц | 229-234 см | 242 см / 80 см |
| 3 | 77,25 МГц | 177-179 см | 187 см / 62 см |
| 4 | 85,25 МГц | 162-163 см | 170 см / 57 см |
| 5 | 93,25 МГц | 147-150 см | 166 см / 52 см |
| 6 | 175,25 МГц | 85 см | 84 см / 28 см |
| 7 | 183,25 МГц | 80 см | 80 см / 27 см |
| 8 | 191,25 МГц | 77 см | 77 см / 26 см |
| 9 | 199,25 МГц | 75 см | 74 см / 25 см |
| 10 | 207,25 МГц | 71 см | 71 см / 24 см |
| 11 | 215,25 МГц | 69 см | 68 см / 23 см |
| 12 | 223,25 МГц | 66 см | 66 см / 22 см |
Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:
- Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
- Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
- Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
- Несколько хомутов или металлических полос для закрепления труб на держателе.
-
Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).
Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.
Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.
Порядок сборки
Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.
Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.
Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).
Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.
Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.
О том, как разделывать коаксиальный кабель смотрите видео.
;
Двойной или тройной квадрат для 100 км
Данная конструкция представляет собой альтернативный вариант самодельной комнатной антенны, с помощью которой можно довольно эффективно усилить даже слабый, забиваемые внешними помехами сигнал. Антенна фактически составляется из двух, трех или большего количества квадратов, сформированных из проводника (медной или латунной проволоки) и крепящихся на двух планках (сделанных из того же проводника).
Ее главной особенностью является то, что такая антенна нуждается в четком позиционировании: она должна смотреть точно на передатчик, иначе эффекта усиления слабого сигнала добиться не дастся. Такая антенна годится для того, чтобы принимать сигнал на расстоянии в 100 км.
Конструкция и материалы
Рамки-квадраты имеют тем меньший размер, чем дальше они удалены от держателя.
Расположение каждого последующего квадрата относительно предыдущего осуществляется на 50% от длины стороны квадрата.
- Самый большой – рефлектор.
- Меньший квадрат называется вибратором.
- Самый маленький (третий) квадрат – директор.
- Планки, которые скрепляют квадраты воедино называются стрелами.
3 квадрата дают самое мощное усиление (главное здесь – точно направить антенну на излучатель). Такая антенна должна крепиться на деревянном держателе, причем любые металлические части и детали должны быть удалены от рамок на расстояние, не меньше полутора метров.
Подсоединение активной рамки (вибратора)
Подключение рамок антенны к коаксиальному кабелю нужно с помощью согласующего устройства. В качестве последнего используют симметрирующий короткозамкнутый шлейф. Он делается из отрезков антенного кабеля и имеет 2 отрезка: правый – «шлейф» и левый – «фидер». Задача шлефа и фидера быть переходником от объемного контура антенны к асимметричному коаксиальному кабелю. Для соединения с концов как шлефа, так и фидера на расстоянии 20-25 см. снимается изоляция и удаляется алюминиевый экран, а оплетка кабеля скручивается в жгут. Затем:
- Оплетка шлейфа и сердечник кабеля фидера припаиваются к левому концу вибратора (который в данном месте прорезается, образуя квадратное полукольцо).
- Оплетка фидера припаивается к правому концу вибратора.
- Оплетку шлейфа (с другого конца) также соединяют с оплеткой фидера посредством перемычки из металла. Соединяемые таким образом жгуты следует спаять между собой.
- Сердечники кабелей должны располагаться параллельно друг другу. Расстояние между ними должно быть не более 5 см. Для того, чтобы прогарантировать такое взаимное расположение, следует в качестве крепежной базы использовать, к примеру, текстолитовую пластину.
- Коаксиальный кабель к телевизору подсоединяется (припаивается) к нижней части фидера. То есть, получается, что оплетка спаивается с оплеткой, а центральный проводник — с центральным проводником.
Такой переходник позволит добавить изображению четкости и избавить от помех, особенно на больших расстояниях нахождения антенны от передатчика.
Чертеж с размерами приведен ниже:
Антенна из коаксиального кабеля
Для создания такого варианта антенны потребуется около 0,5 м самого обычного телевизионного кабеля маркировки «РК-75». Один конец изолированного провода нужно зачистить для подключения в гнездо ТВ (надевается F-коннектор и переходник для подключения к TV), а на втором будем создавать круглую антенну.
Отступите 5 см от края и уберите верхний слой изоляционного пропиточного состава. Затем снимите обмотку и с центральной токопроводящей жилы кабеля и плотно скрутите оставшиеся проволочные нити в один жгут.
Дальше, отступите 22 см от подготовленного края кабеля и снимите 2 см внешней изоляции вместе с экранированной фольгой и оплёткой, не затрагивая изоляцию центральной жилы.
От этого места отмерьте следующие 22 см и прорежьте внешний слой изоляции до экранированной фольги. Теперь нужно соединить кабель в кольцо: для этого первый подготовленный конец уверенно прикручиваем к только что созданному разрезу. Вот и всё – у вас в руках находится мощная антенна из коаксиального кабеля, изготовленная своими руками.
Подключите её к телевизору и запустите настройку каналов. Такая антенна считается хорошим вариантом для приёма цифрового телевидения. Установить антенну лучше за окном и со стороны телевышки, так как стены здания могут заглушать искомый сигнал. Вы можете самостоятельно экспериментировать с её положением.
Тройной квадрат
Тройной квадрат, он же антенна Сотникова (нестандартным радиоприборам принято давать название по имени изобретателя или популяризатора), состоит из трех квадратных рамок переменного периметра:
- директора;
- вибратора – именно с него снимается принятый сигнал;
- рефлектора.
Эта антенна – развитие принципов, заложенных в конструкции волнового канала, однако она гораздо проще в изготовлении. Внешне выглядит как три постепенно уменьшающихся в размерах квадрата, закрепленных на общих поперечинах так, чтобы их ось смотрела в направлении источника сигнала.
Если коротко, то собирается она из стальной или медной проволоки следующим образом:
- Выгибаются три основных квадрата и перемычки между ними. При необходимости можно сразу выгнуть весь зигзаг в сборе по прилагаемому чертежу.
- Стыки спаиваются между собой.
- В расщеп вибратора (там, где проволока соединяется концами) впаивается зачищенный конец коаксиального кабеля на 75 Ом.
Преимущества:
- Высокая чувствительность. Это неплохое устройство дальнего действия для приема слабого сигнала с большого расстояния.
- Технологичность. Если изгибать ее из единого куска проволоки, то пайка понадобится лишь для подсоединения кабеля и стыков.
- Есть возможность подключения усилителя, превращающего конструкцию в активную антенну, идеальную для дачи или загородного дома.
Недостатки:
- Не самая удачная диаграмма направленности. Даже небольшой изгиб проволоки приводит к тому, что начинаются потери в мощности принятого сигнала.
- Крайняя узконаправленность. Тройной квадрат охватывает не более 10 каналов по старой разметке, поэтому при сильном расхождении мультиплексов по частоте придется либо делать две антенны (и решать проблемы согласования), либо жертвовать чувствительностью.
- Чтобы получить все плюсы от дальнобойности этой антенны, нужен точный расчет (в идеале – до миллиметра).
Вешалка для одежды DIY ТВ антенна
Наконец, вот один из наших собственных проектов антенн HDTV. Несмотря на то, что эта DIY-антенна больше и уродливее других проектов, она также самая долговечная. Я построил это в 2015 году, и он все еще работает.
Ключевые компоненты этой сборки:
- Короткая длина 3 × 1 дерева
- 8 х металлические вешалки
- 2 х одноразовых гриля
- 18 х винтов и 18 х соответствующих шайб
- Какой-то провод
Стоит отметить, что эта версия антенны сложнее, чем другие.
Как и положено проекту, который крупнее и прочнее, его сборка займет больше времени, чем другие сборки. Однако, после тестирования и монтажа, вы сможете получить надежное цифровое телевидение.
В видео выше я тестирую его внизу, и сигнал достаточно хороший. Тем не менее, после перемещения его на пространство крыши, результаты являются идеальными.
Прочитайте наш учебник по антеннам HDTV
для полной инструкции.
